导 语 INTRODUCTION
上一期文章，我们探讨了声学成像技术在局部放电检测与严重程度评估领域的应用现状和技术局限性，详细讲解了基于声学数据驱动的局部放电严重程度评估方法，以及模型输入需要考虑的多种局部放电影响因素，包括声源模型的选取、接收点的声传播衰减、局放放电类型和局放放电阶段。
本文将接续上篇内容，进一步展开讨论局部放电超声源模型的建模方法和面临的挑战，并围绕未来的研究方向提供一些思考。
一、局部放电超声源建模研究

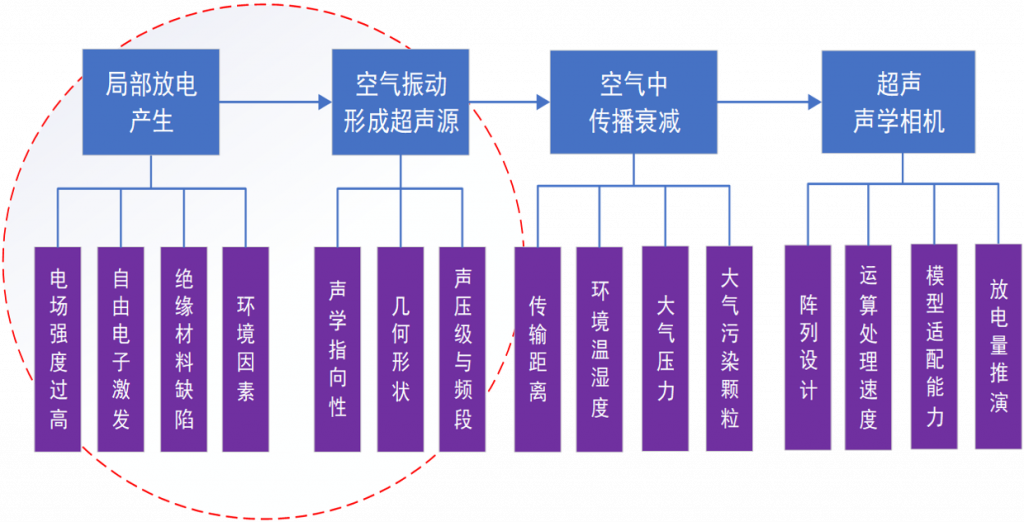

目前，根据声学信号的特性预测局放严重等级的相关研究还处于起步阶段。大量实践数据表明，观测到的声信号强弱并不能直接反应局放强弱，二者之间存在严重的非线性关系。
这种非线性关系受诸多因素影响，其中最核心的因素是局放源的自身放电特性和所产生的超声源声学特性。因此，围绕局放超声源建模的研究是声学成像仪在局部放电探测领域能够产生核心生产力的重要基础。
1.1建模方法
- 理论模型的建立

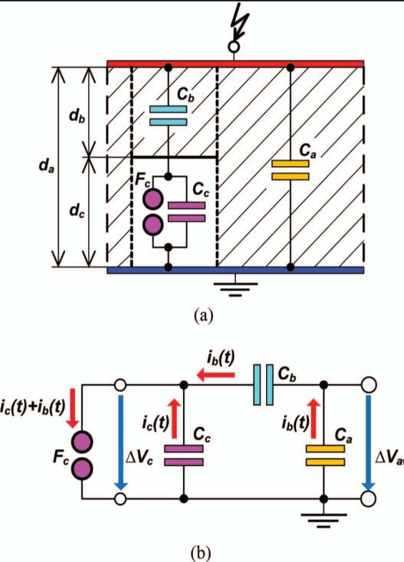

首先，我们需要根据物理原理建立局部放电超声波的产生机制理论模型，其中涉及到电磁学、流体力学和声学领域的知识。模型需要描述局放产生超声波的过程，包括超声的初始参数（如频率、振幅等）以及它们如何随时间和空间变化。
- 数值模拟
第二，我们需要设置模型的几何结构、材料属性、边界条件和初始条件等，以帮助我们理解在不同条件下，局部放电产生的超声波的传播特性。
- 参数分析
第三，我们要改变模型中的各种参数（如电压大小、介质类型、几何尺寸等），观察超声波特性的变化，从而分析不同因素对局部放电超声波特性的影响。这一步骤对于理解局部放电超声波的特性以及优化检测方法非常重要。
- 实验验证
最后，我们需要通过实验来验证模型的准确性，通常涉及到使用超声波探测设备在实际的电气设备上进行局部放电测试，之后将实验结果与模型预测的结果进行比较，以评估模型的有效性和准确性。
1.2参数精细化
- 优化定位算法
针对不同场景的局放信号特征，可以选择最合适的定位算法，从而优化定位过程，提高定位效率。
- 增强定位可靠性
由于不同场景下的干扰因素存在差异，针对性的定位模型可以更好地抑制干扰，提高定位结果的可靠性和稳定性。
- 实现故障精准预判
结合场景细分后的局放定位结果和设备结构信息，可以预判设备可能存在的故障点，为后续的维护提供依据。
1.3局放超声声场建模的挑战
局放超声声场模型在电力设备诊断中扮演着重要角色，可以精确预测声波在不同部位的传播特性，帮助工程师定位和识别局部放电源，并可用于评估局放信号的强度和频谱特征，为设备健康状态的判断提供依据。然而，模型的科学建立目前还存在着诸多挑战。
- 建模复杂性高
局放产生的超声声场受多个参数影响，如电压、频率、电极结构等，因此要建立精准的模型存在一定的挑战。
- 参数获取困难
部分关键参数难以直接测量，需要依赖间接方法，增加了模型精度的不确定性。
- 验证难度大
实际声场测量条件受限，很难获得全面的验证数据，模型的可靠性验证存在障碍。
- 应用拓展需求广
未来需要进一步拓展模型在诊断、预防、维修和监测等方面的应用，提升实用价值。
1.4局放超声声场建模的发展趋势
未来局放超声声场模型的发展趋势包括：基于深度学习的智能预测、实时动态建模的在线监测，以及多物理场耦合的全面分析等。
这些新兴技术将极大提升模型的精度和实用性，为电力设备的故障诊断和寿命管理提供更加可靠的工具。
二、未来研究方向与展望
2.1机器学习与人工智能诊断
随着人工智能技术的发展，机器学习算法在局部放电信号的识别和分类中展现出巨大潜力。我们可以进一步探索深度学习、卷积神经网络(CNN)和循环神经网络(RNN)等算法在声学成像信号处理中的应用，以提高放电信号的识别精度和评估的准确性，实现局部放电严重程度的远程监控和智能诊断。

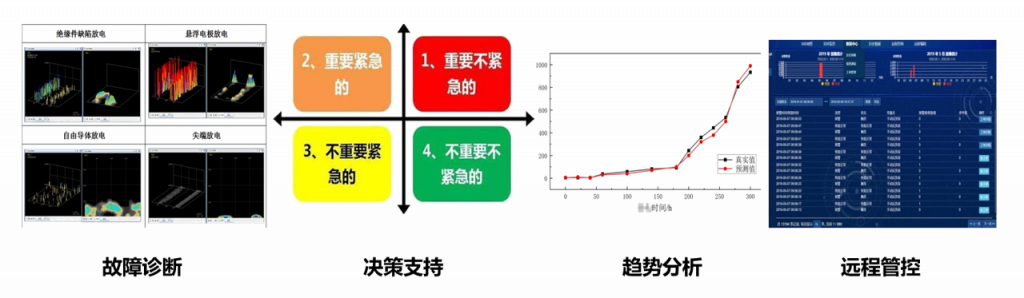

- 故障诊断
利用“放电模型+机器学习算法”进行自动化故障诊断，快速准确地识别出缺陷类型和严重程度。
- 决策支持
根据诊断结果提供维修建议和优先级排序，为维护人员提供智能化的决策支持。
- 趋势分析
分析历史数据，预测设备的故障趋势，制定预测性维护策略。
- 远程监控
进行远程监控，将实时数据传输到中央控制室，实现集中管理和智能化诊断。
2.2声学成像仪的硬件优化
为了提高声学成像仪的性能，未来的研究可以集中在硬件优化上，包括更敏感的麦克风阵列、更低噪声的信号放大器和更高速的模数转换器(ADC)。
此外，研究更紧凑、成本效益高的设备设计，可以扩大声学成像技术的应用范围。比如，消费者对更小巧便携的声学相机产品的需求日益增长，推动了声学相机小型化的发展。
- 传感器微型化
采用先进的MEMS技术，开发出高性能、低功耗的微型化声学传感器。
- 硬件集成化
将声学传感器、信号处理电路和数字控制单元集成在同一芯片上，实现声学相机的小型化。
- 高密度阵列
利用微加工技术，制造出高密度的传感器阵列，提高声学相机的空间分辨率，使成像更细腻。
- 低功耗算法
开发出高效的信号处理算法，大幅降低声学相机的功耗，增强设备的便携性。
2.3多物理场耦合分析与数据融合技术
局部放电不仅仅是电现象，它还伴随着热、光、声等多种物理现象，未来的研究可以探索多物理场耦合模型，以更全面地理解局部放电的机制。例如，结合电场、温度场和声场的耦合分析，可以更准确地预测放电的发展趋势和潜在风险。

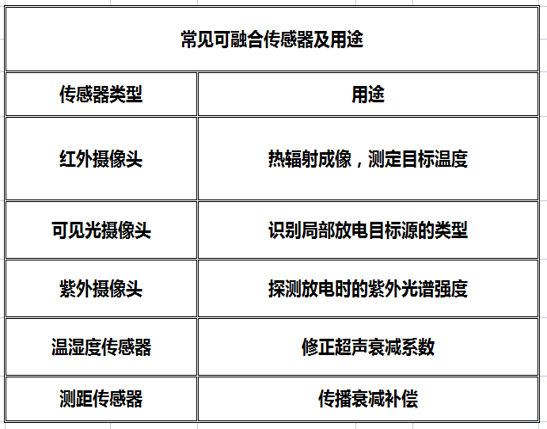

局部放电信号往往具有多源性和复杂性，数据融合技术可以整合来自不同传感器和检测方法的信息，提供更全面的放电特征。
我们可以将来自多传感器或多源的信息和数据以一定的准则进行自动分析和综合，以提升模型计算和诊断决策的信息处理效率和准确性。具体优势表现在以下方面：
- 提高检测精度
通过整合不同传感器的数据，提高故障检测和诊断的准确性。
- 增强环境感知
融合多种传感器可以获得更全面的环境信息，提高系统的环境感知能力。
- 增强鲁棒性
当单一传感器失效时，其他传感器可以弥补缺失的信息，提高系统的可靠性。
- 提高决策效能
融合多源信息可以得到更准确的决策依据，提高系统决策效率。
写在最后 FINALLY
本文深入探讨了基于声学数据驱动的局部放电超声源模型研究，并展望了未来研究的方向，强调了通过技术创新与跨学科合作，声学成像技术在电力系统健康监测和预测性维护中发挥的关键作用。
未来的研究工作将致力于提升检测精度、增强检测实时性、针对硬件降本增效、实现AI智能化分析与诊断、应用多数据融和技术等，以满足智能电网和工业自动化领域的高标准需求。
通过这些努力，声学成像技术有望成为电力系统维护和优化中不可或缺的力量，为电力系统的安全稳定运行提供强有力的支持。
